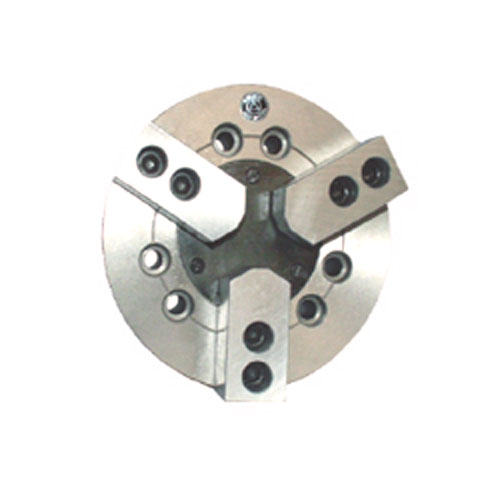

產品：K51、K51(G)
產品特性:
■特點：
☆短圓柱連接形式。
☆卡爪結構形式分為：K51B型（十字鍵結構軟爪）和K51C型（梳齒結構軟爪）。
☆適用于盤類零件的加工。
☆性能可靠，經濟實用。
■Specificity:
☆Short cylindrical center mounting.
☆The structure types of jaws are classified as K51B series(soft top jaws with cross tenon) and K51C series (soft top jaws with serrations).
☆Suitable for processing plate material components.
☆The chucks are economic practical and with high performance reliability.
產品詳情

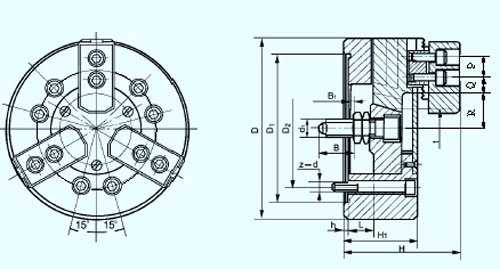

■尺寸參數 Dimension Parameters
|
規格D
Size
|
D1
|
D2
|
d1
|
H1
|
H
|
h
|
P
|
Qmax
|
Qmin
|
Rmax
|
Rmin
|
B
|
B1max
|
B1min
|
z-d
|
|
160
|
130
130
|
110
|
M16
|
70
|
（113）117
|
4
|
20
|
16
|
6
|
38
|
33
|
30
|
1
|
-18
|
6-M10
|
|
200
200（G）
|
165
|
130
|
M20
|
80
|
（131）133
|
4
|
24
|
25
|
8
|
44
|
38
|
34
|
0
|
-23
|
6-M12
|
|
250
250（G）
|
210
|
160
|
M22
|
95
|
（155）153
|
5
|
28
|
31
|
10
|
57
|
50
|
37
|
2
|
-25
|
6-M14
|
|
320
320G）
|
270
|
200
|
M24
|
105
|
177
|
6
|
32
|
44
|
12
|
74
|
66
|
41
|
3
|
-27
|
6-M16
|
|
400
400（G）
|
340
|
250
|
M24
|
115
|
（195）199
|
6
|
45
|
68
|
13
|
76
|
67
|
39
|
8
|
-26
|
6-M20
|
|
500
630
|
440
|
320
|
M30
|
125
|
219
|
7
|
50
|
92
|
13
|
95
|
85
|
60
|
7
|
-31
|
6-M20
6-M24
|
|
630
|
560
|
400
|
M36
|
150
|
263
|
8
|
55
|
119
|
11
|
120
|
108
|
79
|
9
|
-36
|
6-M24
|
■性能參數 Characteristic Parameters
|
規格D
Size
|
楔心套行程Lmax
Axial wedge stroke
|
爪行程（直徑）
Jaw stroke(Dia.)
|
許用推拉力kN
Max. draw pull
|
最大夾緊力kN
Max. gripping force
|
極限轉速r/min
Max. speed
|
夾緊范圍
Clpmping ra20-160nge
|
撐緊范圍
Jamming range
|
凈重Kg
Net WT
|
|
160
|
19
|
10
|
15
|
30
|
3000
|
10-160
|
25-160
|
12
|
|
200
200（G）
|
23
|
12
|
25
|
50
|
2500（4000）
|
16-200
|
30-200
|
20
|
|
250
250（G）
|
27
|
14
|
35
|
75
|
2000（3000）
|
35-250
|
50-250
|
34
|
|
320
320（G）
|
30
|
16
|
48
|
100
|
1500（2500）
|
35(50)-320
|
50(65)-320
|
53
|
|
400
400（G）
|
34
|
18
|
70
|
155
|
1000（1800）
|
35(65)-400
|
50(80)-400
|
83
|
|
500
|
38
|
20
|
110
|
245
|
700（1200）
|
40(105)-500
|
60(125)-500
|
134
|
|
630
|
45
|
24
|
150
|
334
|
500
|
50(140)-630
|
70(160)-630
|
—
|
產品備注
※表中數值用于K51B型卡盤。（）數值適用于K51(G)型鋼盤體卡盤。
※The values on the above table’s parentheses is for K51B chuck.The () suitable for K51(G)steel body chucks.
|
